Fotokomórka FDS

Fotokomórka do pomiaru czasu na zawodach agility produkcji szwajcarskiej firmy FDS-timing

https://fdstiming.com/

Zestaw jest przygotowany do użycia na zawodach agility każdej rangi.

Timer dostępny jest w trzech wersjach bramek, dopasowanych do różnych warunków i potrzeb:

• Mini
  Pojedynczy czujnik do użytku wewnątrz i na zewnątrz. Ma własną baterię oraz bezprzewodową komunikację z konsolą. Proste i szybkie rozwiązanie do treningów i zawodów.

• Basic
  Kurtyna z 5 czujnikami, odpowiednia dla wszystkich klas wysokości. Nie wymaga zmiany ustawień w trakcie zawodów. Posiada własną baterię i łączy się bezprzewodowo z konsolą. Przeznaczona do użytku wewnątrz, ze względu na ograniczoną odporność na bezpośrednie światło słoneczne.

• PRO
  Kurtyna z 16 czujnikami, pokrywająca wszystkie wymagane wysokości. Działa wewnątrz i na zewnątrz, w każdych warunkach. Ma własną baterię oraz bezprzewodową komunikację z konsolą. To wersja używana na mistrzostwach świata agility.

Wszystkie wersje współpracują z tą samą konsolą TBOX oraz wyświetlaczem MLED.

Pełen zestaw składa się z:

• bramki startowej z bezprzewodowym przekaźnikiem startu,
• bramki mety z bezprzewodowym przekaźnikiem startu,
• wyświetlacza,
• drukarki,
• konsoli pomiarowej,
• 2 ładowarek.

Wszystkie elementy zestawu (z wyjątkiem wyświetlacza) są zasilane bateriami i mogą być połączone do komputera za pomocą USB lub złącza COM.

Dostarczone urządzenie jest skonfigurowane i gotowe do użycia.

Bramki startu i mety nie są połączone ze skrzydłami stacjonaty, dzięki czemu można ich używać z dowolnym typem stacjonaty (lub kołem / skokiem w dal etc).

Obsługa ringu może odczytać czas z wyświetlacza, drukarki lub z komputera (jeśli wyposażony jest w odpowiednie oprogramowanie). Przy prawidłowej sekwencji start – stop urządzenie do pomiaru czasu nie wymaga żadnych działań ze strony obsługi ringu, jedynie w przypadku gdy pies opuści ring nie przecinając bramki mety obsługa musi manualnie zatrzymać czas.

Czas pracy baterii wynosi 50-60 godzin. Czas ładowania każdej części zestawu (każdy z dwóch zestawów sensorów dla startu i mety musi być ładowany osobno) wynosi 2 godziny

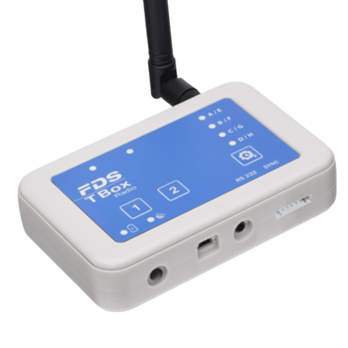

Konsola pomiarowa – TBox

Głównym zadaniem konsoli pomiarowej TBox jest zapisywanie czasu uruchamianego przez przełącznik ręczny, fotokomórkę lub inne urządzenie, a następnie przekazywanie wyniku pomiaru do wybranej aplikacji pomiarowej poprzez złącze COM lub port USB.

TBox zbudowany jest z komponentów elektronicznych najwyższej jakości i wyposażony we wbudowane zaawansowane oprogramowanie, mieszczących się w prostym i funkcjonalnym opakowaniu, co umożliwia zapewnienie profesjonalnego działania urządzenia przy zachowaniu konkurencyjności cenowej.

Konsola pomiarowa TBox jest najważniejszą częścią urządzenia, łączącą wszystkie urządzenia peryferyjne w jedną działającą całość.

Na konsoli pomiarowej znajduje się przycisk do manualnego zatrzymania czasu (klawisz nr 2) w sytuacji, gdy pies opuści tor przed przeskoczeniem mety.

Do urządzenia można podłączyć 6 bramek bezprzewodowo oraz 2 za pomocą kabli, w zestawie są 2 bramki bezprzewodowe (start i meta).

Urządzenie posiada zasilanie akumulatorowe i jest ładowane poprzez złącze USB C, możliwe jest ładowanie w trakcie pracy urządzenia.

Interfejs do podłączenia z PC

Można wybrać kilka dostępnych protokołów: Alge, FDS, Seiko, co pozwala na automatyczne przekazywanie zmierzonego czasu do programu do liczenia wyników.

Homologacja urządzenia TBox-41

FIS : FDS.001T.20

FEI : 2019001-1B/C

Dokładność pomiaru 1/10’000 sec

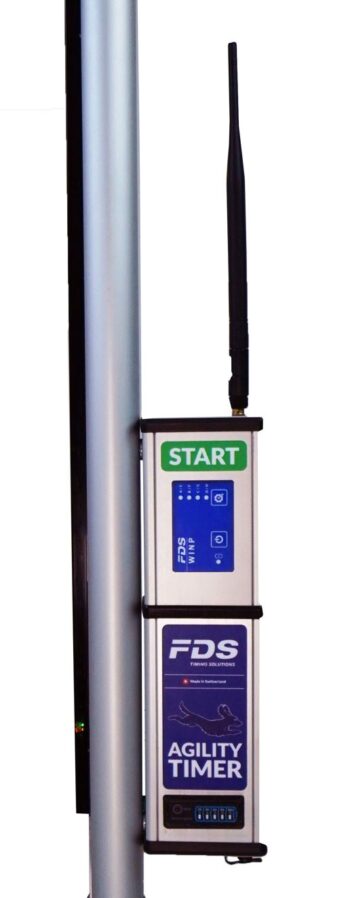

Bramki PRO:  START i META

Każda z bramek składa się z dwóch wolnostojących zestawów sensorów

Sensory są umieszczone na 16 poziomach od 20 cm do 95 cm, odległość między sensorami w pionie do 5cm, dzięki czemu bramka może wykryć psa z dowolnej kategorii wzrostowej.

Odległość między stronami bramki może wynosić  max 500 cm.

Bramki są całkowicie odporne na promienie słoneczne oraz deszcz.

Odległość bramki od urządzenia głównego przy połączeniu radiowym nie powinna przekraczać 500 m.

Bramki BASIC:  START i META

Bramki BASIC składają się z dwóch wolnostojących zestawów sensorów.

Sensory rozmieszczone są na 5 poziomach, dzięki czemu bramka wykrywa psy ze wszystkich kategorii wzrostowych.

Maksymalna odległość między stronami bramki wynosi 500 cm.

Bramki BASIC przeznaczone są do użytku wewnątrz. Używanie na zewnątrz może być zakłócone przez światło słoneczne.

Odległość bramki od urządzenia głównego przy połączeniu radiowym nie powinna przekraczać 500 m.

Bramki BASIC:  START i META

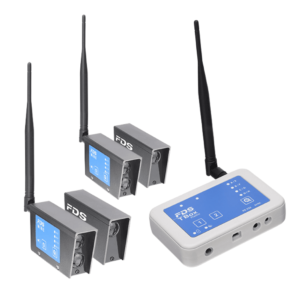

Bramki MINI składają się z pojedynczego sensora.

Bramka wykrywa tylko jedną wysokość, dlatego przy zmianie klasy wzrostowej konieczna jest regulacja ustawienia sensora.

Maksymalna odległość między stronami bramki wynosi 20 m.

Bramki MINI przeznaczone są do użytku wewnątrz oraz na zewnątrz.

Odległość bramki od urządzenia głównego przy połączeniu radiowym nie powinna przekraczać 500 m.

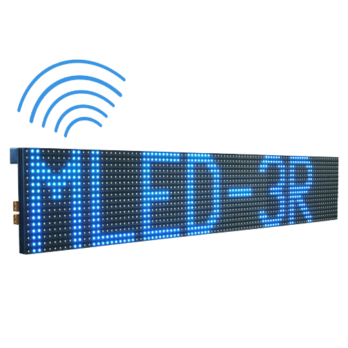

Wyświetlacz

Wyświetlacz może działać z 230V (zasilacz jest w zestawie)  lub baterii 12V- 24V (bateria nie znajduje się  w podstawowym zestawie).

Dane z konsoli pomiarowej mogą być przesyłane radiowo lub za pomocą kabla.

Informacje na wyświetlaczu mogą być pokazywane w jednym z 10 dostępnych kolorów: Red (czerwony), Green (zielony), Blue (niebieski), Yellow (żółty), Magenta (fuksja), Cyan (turkusowy), White (biały), Orange (pomarańczowy), Deep pink (intensywnie różowy), Light Blue (jasnoniebieski).

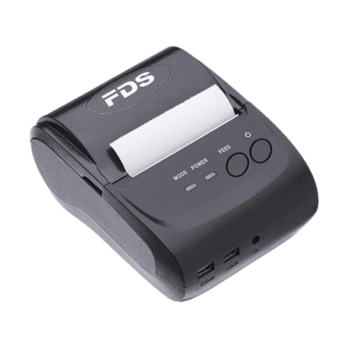

Drukarka

Drukarka jest podłączona kablem do konsoli pomiarowej i drukuje godzinę startu zawodnika oraz czas netto biegu (czas netto jest to różnica pomiędzy godziną końca biegu, a godziną początku biegu).
